تكييف الشباك (وحدة النافذة)
النظام الأقدم والأبسط في الكويت: صندوق واحد يجمع المبخر والمكثف والضاغط، يُركّب في فتحة جدار أو شباك. لا يزال شائعاً في البيوت القديمة والملاحق ومساكن العمال.
ما هي وحدة الشباك؟

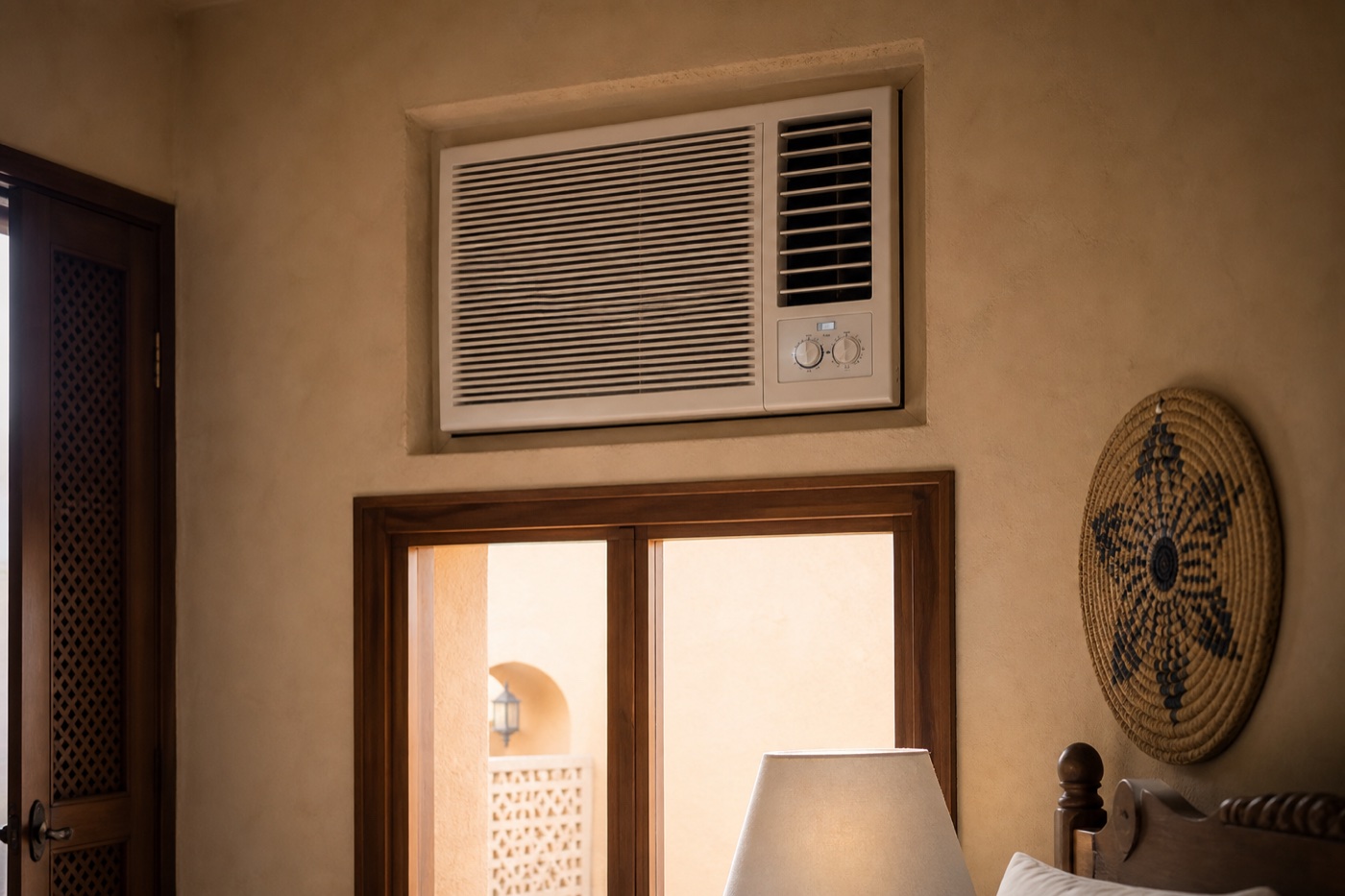

كل المكونات في صندوق واحد يركب في فتحة جدار أو شباك: المبخر يواجه الغرفة والمكثف يواجه الخارج وبينهما فاصل داخلي. كانت العمود الفقري لتكييف البيوت الكويتية منذ السبعينات ولا تزال تُركّب في الملاحق والغرف المفردة.
- الأحجام: عملياً 1.5 طن (18,000 BTU) و 2 طن (24,000 BTU)؛ الأحجام الأصغر شبه اختفت من السوق الكويتي.
- الغاز: الموديلات الحالية R-410A وبعضها R-32؛ القديمة R-22 (انظر غازات التبريد).
- الكهرباء: 2 طن يسحب تقريباً 10 – 12 أمبير على 240 فولت (قاطع 20 أمبير مخصص).
- المزايا: أرخص جهاز تكييف، تركيب بسيط، لا مواسير نحاس، سهل الاستبدال (مقاسات الفتحات شبه موحدة).
- العيوب: ضجيج عالٍ (الضاغط داخل الصندوق قريب من الغرفة)، كفاءة أدنى (EER ~7 – 9)، تسرب هواء وغبار حول الإطار، شكل خارجي غير جمالي على الواجهة.
💡 للمقارنة مع أنظمة أخرى: راجع جدول المقارنات والحاسبات لاختيار النظام المناسب لمبناك.
مبدأ العمل
وحدة الشباك تعمل بـ دورة التبريد الانضغاطية في صندوق واحد:
- الضاغط يضغط غاز التبريد فيرتفع ضغطه وحرارته.
- المكثف (الجزء الخارجي من الصندوق) يطرد الحرارة لهواء الخارج.
- أداة التمدد تخفض ضغط السائل فيبرد.
- المبخر (الواجهة الداخلية) يمتص حرارة هواء الغرفة ويخرج هواءً بارداً.
لأن الضاغط والمروحتين في صندوق واحد، الضجيج أعلى من الأنظمة التي تفصل الضاغط خارج الغرفة. المكثف يحتاج تهوية حرة من الجهة الخارجية — لا يُغطى ولا يُحجب.
التركيب الصحيح خطوة بخطوة
1) اختيار الفتحة والمقاس
- معظم الوحدات الكويتية بمقاسين شائعين: عرض الفتحة ~56 سم أو ~61 سم — قِس الفتحة القائمة قبل الشراء.
- الفتحة في جدار خارجي مباشر؛ تجنب الجدران الداخلية التي لا تسمح بتهوية المكثف.
- ارتفاع الوحدة: منتصف الجدار أو أعلى قليلاً لتوزيع أفضل للهواء البارد.
2) التثبيت والإحكام
- ميل خفيف نحو الخارج (~5 مم) لتصريف ماء التكاثف إلى الخارج وليس داخل الغرفة.
- إحكام الإطار بالفوم والسيليكون من الداخل والخارج لمنع تسرب الهواء الساخن والغبار والرطوبة.
- قاعدة حديد أو أرجل دعم إذا برزت الوحدة كثيراً عن الجدار أو كانت ثقيلة.
- مظلة أو تظليل خفيف فوق الجزء الخارجي يحسّن الأداء في شمس الكويت (دون حجب تدفق الهواء للمكثف).
3) الكهرباء
- خط مستقل 240 فولت بقاطع مخصص (20 أمبير لمعظم الوحدات).
- لا تشارك القاطع مع سخان ماء أو فرن كهربائي — تيار البدء العالي يفصل القاطع.
- في البيوت القديمة: تحقق من سماكة الأسلاك واللوحة قبل تركيب وحدة 2 طن.
4) الإحلال أو إغلاق الفتحة
- استبدال وحدة قديمة R-22 بوحدة R-410A جديدة — لا يكفي «شحن غاز» على الجهاز القديم.
- عند التوقف عن استخدام الشباك: أغلق الفتحة (بلوك + عزل + تشطيب) قبل تركيب أي نظام آخر في نفس الغرفة.
⛔ احتياطات: فصل التيار قبل التركيب؛ لا تُحجب المكثف عن الهواء الخارجي؛ تأكد من تصريف التكاثف بعيداً عن الممرات.
استهلاك الكهرباء
| الجهاز | القدرة المسحوبة تقريباً | التيار (240V) | قاطع موصى به | استهلاك 12 ساعة/يوم لشهر صيفي* |
|---|---|---|---|---|
| شباك 1.5 طن تقليدي | 1.8 – 2.1 kW | 8 – 10 A | 20 A | ~700 kWh |
| شباك 2 طن تقليدي | 2.4 – 2.8 kW | 10 – 12 A | 20 A | ~950 kWh |
* أرقام تقريبية لظروف صيف كويتي. تفاصيل التعرفة في صفحة الكهرباء وحاسبة التشغيل في المقارنات.
الأعطال الشائعة
لا يبرد أو تبريد ضعيف
- فلتر داخلي متسخ — نظّفه أولاً (الفلتر غالباً خلف شبكة الواجهة).
- ملف المكثف الخارجي مسدود بالغبار — رشه بماء والكهرباء مفصولة؛ في الكويت يحدث بعد كل عاصفة.
- تسرب هواء حول الإطار — الهواء الساخن يدخل من الفجوات فيُحمّل الوحدة زيادة.
- نقص فريون — ثلج على الملف أو تبريد متقطع؛ يحتاج كشف تسريب وإصلاح.
ضجيج عالٍ أو اهتزاز
- الضاغط داخل الصندوق — ضجيج أعلى من الأنظمة التي تفصل الضاغط عن الغرفة؛ هذا طبيعي لكن يزعج النوم إن كانت الغرفة صغيرة.
- اهتزاز شديد: تثبيت رخو، إطار غير محكم، أو مروحة خارجية غير متزنة.
- خشخشة: براغي مرتخية أو قطع داخلية مفكوكة بعد سنوات من الحرارة.
تنقيط ماء داخل الغرفة
- ميل الوحدة نحو الداخل بدل الخارج — صحّح الميل.
- انسداد مخرج تصريف التكاثف الخارجي.
- إطار غير محكم يسمح بتسرب ماء التكاثف من حواف الوحدة.
الضاغط لا يعمل
- كباسيتور تشغيل تالف — شائع جداً في حر الكويت.
- حماية حرارية فاصلة — مكثف مسدود أو جهد منخفض؛ يعود بعد التبريد.
- وحدات R-22 القديمة جداً: قارن تكلفة الإصلاح بشراء وحدة R-410A جديدة.
قائمة أعطال موسعة لكل الأنظمة في تبويب الأعطال والصيانة.
الصيانة الدورية في البيئة الكويتية
| الدورية | الأعمال |
|---|---|
| كل أسبوعين (المستخدم) | غسل الفلتر الداخلي؛ بعد العواصف الغبارية رش الجزء الخارجي من المكثف بماء. |
| كل موسم (فني) | غسيل ملف المكثف، فحص الإطار والعزل حول الفتحة، فحص الكباسيتور والتيار، تنظيف مخرج التكاثف. |
| سنوياً | فحص ضغط الغاز إن لزم، فحص صدأ الشاسيه والقواعد، تقييم هل الاستبدال أوفر من الإصلاح المتكرر. |
✅ متى يبقى الشباك خياراً منطقياً؟ ملحق مؤقت، غرفة عمال، ميزانية محدودة، أو بيت قديم بفتحات جاهزة دون رغبة في أعمال تشطيب. للمقارنة مع خيارات أخرى راجع صفحة المقارنات.
